В компании «Меридиан» можно приобрести винты самонарезающие, выпущенные в соответствии с Госстандартом. Каталог включает метизы, произведенные на собственном предприятии и изготовленные на заводах, с которыми заключены договора на дилерские поставки.
Особенности изделий:
Выглядят как стержни с винтовым резьбовым рисунком и широкой шляпкой в верхней части. Нужны для скрепления различных предметов. Подходят для использования на металлических, пластмассовых, деревянных, оргалитовых и прочих основаниях. Для предотвращения деформации деталей, перед применением просверливают посадочные места.
Крепежи производятся при учете следующих ГОСТов класса точности В:

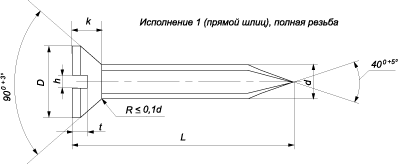

→ 11652-80 потайная голова: DIN 7982 с крестообразным углублением : DIN 7972 с прямым шлицем.
→ 11650-80 полукруглая голова с заостренным концом: DIN 7981 крестообразный шлиц
Близкие аналоги имеют различия в параметрах.
Доступны модели с длиной от 6 до 50 мм. Номинальный диаметр резьбы варьируется в пределах 2,5-6 мм. Изготавливаются из легированной или углеродистой стали.
Покрытия винтов самонарезающихся:
* без покрытия-черные,
* оцинкованным покрытием Ц (09),
* с кадмирование, хроматирование КДхр (0).
Теоретическая масса ГОСТ 11652-80
| Длина l, мм | Теоретическая масса 1000 шт., кг. при номинальном диаметре резьбы d | |||||
| 2,5 | 3 | 4 | 5 | 6 | 8 | |
| 8 | 0,26 | 0,38 | 0,72 | |||
| 10 | 0,32 | 0,46 | 0,86 | 1,34 | ||
| 12 | 0,37 | 0,54 | 1 | 1,56 | 2,48 | |
| 14 | 0,43 | 0,62 | 1,14 | 1,78 | 2,81 | |
| 16 | 0,49 | 0,7 | 1,28 | 2 | 3,14 | 4,21 |
| 18 | 0,54 | 0,78 | 1,42 | 2,22 | 3,47 | 4,78 |
| 20 | 0,86 | 1,56 | 2,44 | 3,8 | 5,35 | |
| 22 | 1,7 | 2,66 | 413 | 5,92 | ||
| 25 | 1,91 | 2,99 | 4,62 | 6,77 | ||
| 30 | 2,19 | 3,54 | 5,43 | 8,19 | ||
| 35 | 2,47 | 4,09 | 6,24 | 9,61 | ||
| 40 | 4,64 | 7,05 | 11,03 | |||
| 45 | 5,19 | 7,86 | 12,45 | |||
| 50 | 8,67 | 13,87 | ||||
Теоретическая масса ГОСТ 11650-80
| Длина l, мм | Теоретическая масса 1000 шт., кг. при номинальном диаметре резьбы d | |||||
| 2,5 | 3 | 4 | 5 | 6 | 8 | |
| 6 | 0,32 | 0,51 | ||||
| 8 | 0,37 | 0,59 | 1,11 | |||
| 10 | 0,42 | 0,67 | 1,25 | 2,21 | ||
| 12 | 0,47 | 0,75 | 1,39 | 2,43 | 3,61 | |
| 14 | 0,52 | 0,83 | 1,53 | 2,67 | 3,93 | |
| 16 | 0,57 | 0,91 | 1,67 | 2,91 | 4,25 | 5,01 |
| 18 | 0,62 | 0,99 | 1,81 | 3,15 | 4,57 | 5,58 |
| 20 | 1,07 | 1,95 | 3,39 | 4,89 | 6,15 | |
| 22 | 2,09 | 3,63 | 5,21 | 6,72 | ||
| 25 | 2,3 | 4 | 5,69 | 7,57 | ||
| 30 | 2,65 | 4,6 | 6,49 | 9 | ||
| 35 | 3 | 5,2 | 7,29 | 10,42 | ||
| 40 | 5,8 | 8,09 | 11,84 | |||
| 45 | 6,4 | 8,99 | 13,25 | |||
| 50 | 9,69 | 14,68 | ||||
